双棒通过指示仪

一、概述

   清管器通过指示仪是判断管道内携带发射机或磁铁的清管器是、否通过的地面检测设备,有两个探头和一个接收主机组成。清管器携带的电子发射机在管道内运行,并不间断、规律的发出电磁信号,信号穿过管壁和覆盖土层传出,发射出来的电磁信号通过通过指示仪探头接收,通过指示仪主机处理后发出峰鸣和毫安表指针信号指示。

通过指示仪通过发射机与通过指示仪之间的信号传递,可以判断管道清管器是、否通过地面固定检测点。

通过指示仪是高灵敏探测设备,需安放在稳定并远离有电磁干扰环境位置上,晃动探头、携带磁性物质(如手机、磁铁)在附近活动,电磁干扰会造成通过指示仪误报。

二、通过指示仪主要技术指标:

   连续工作时间:100小时

   探测范围(空气中):≧20m

   有效探测距离(埋地):≧5m

   工作温度:-10℃---50℃

   电源电压:DC6V(5#干电池,4节)

三、使用方法及注意事项:

  电子定位接收机配有两个探头,是由电池供电的监测仪器。适合于野外应用,可连续工作100小时,主要用于判断清管器通过指定位置的设备。

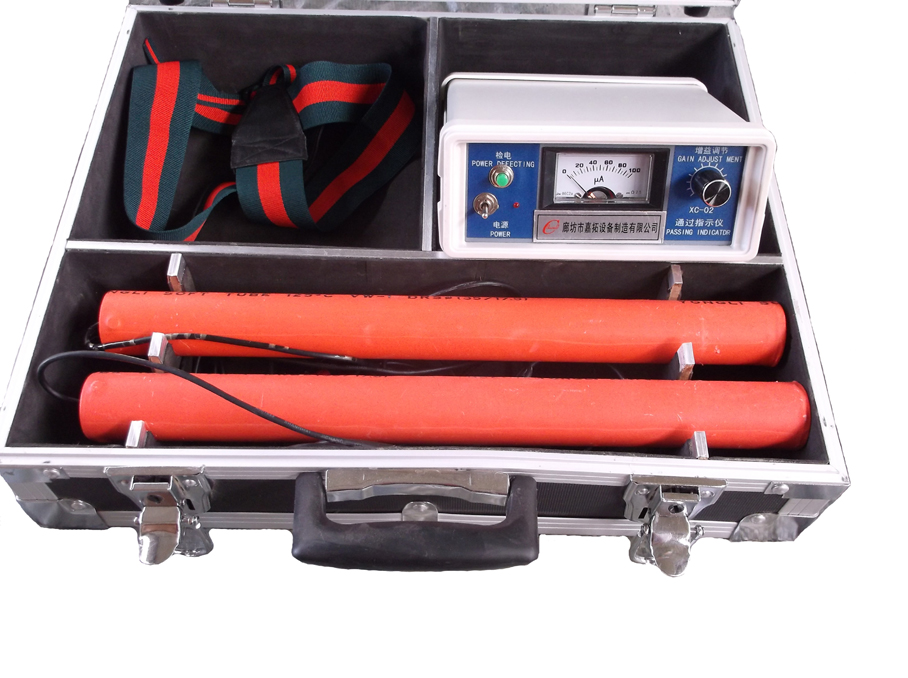

  接收主机两侧各有一个探头插口(见图1),使用时将两个探头插入插孔(插头有方向性),将两个探头展开,如果是埋地管道,平行置于管道上方,探头平行于管道铺装方向。

 1)开机检电:使用前首先检查电池电量是否充足,电源开关扳向上,按下‘检电’键,表头指针大约‘80’,表示电池电量充足,可正常使用,指针小于‘80’应更换新电池。

  2)使用调试:分别插好左右两个探头,并平行于管道展开。电源开关扳向上,开关右方的指示灯亮,表示开机正常。开机预热30秒后开始工作。

  3)增益调节:根据管道埋深和位置现场电磁环境干扰情况调节增益。顺时针旋转增益调节旋钮,增益增大;反时针旋转增益旋钮,增益减小。调解至现场电磁干扰不误报且增益最大为止。所以固定检测点要求尽量远离有电磁干扰的环境,将增益调到最大,此时灵敏度最高,探测深度最深。调整和使用检测过程,不要晃动探头和携带有磁性材料和设备(如手机、磁力螺丝刀、已磁化的铁质工具、材料等)在附近活动。

3)检测通过:当携带发射机、或磁铁的清管器在管道内通过时,探头检测到电磁信号后,接收主机会发出报警蜂鸣音、同时指示毫安电流表指针摆动,并锁定报警模式,直至手动解除。

4)报警信号解除:当接收到电磁信号后,主机会一直保持报警模式,如调试中、电磁干扰误报可手动解除。

解除方法:

1、关闭电源开关再次开机。

2、按主机后面的解除按钮解除(见图2)。

4)关机:电源开关扳向下,开关右方的指示灯熄灭,即已关机。

5)更换电池:电池盒在后面板上。打开电池盒盖,取出旧电池,换上4节新的5号碱性电池,盖好电池盒盖。仪器长期不用时应取出电池。

     应用举例:如清理一条100公里的管线,清管器发球前,前30公里每隔10公里处放置一台通过指示仪,当清管器通过时,会依次提示清管器已通过,将前两台依次移动至后面管线,这样可判定清管器位置和通过时间。当出现卡堵时,可将卡堵位置锁定在10公里范围内,再用跟踪仪在10公里范围内查找清管器,可大大缩短查找时间和查找范围。

四、存贮注意事项

仪器存放要求:干燥处存放,防潮、防磁、防水、防重压。
