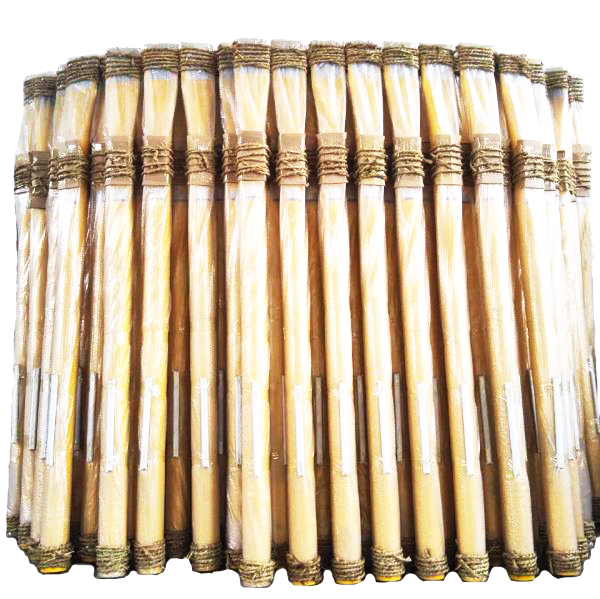

管线测试桩

   管线测试桩在管线中的应用。

  穿越技术可行性分析定向钻穿越要在技术方面可行,关键是在穿越区域地下形成一个稳定的孔道保证管线能够顺利回拖,或地下土层已经成为流质使管线能够顺着这些流质在外力作用下得以回拖。但整个穿越段都是理想流质的情况比较少见,而且局部可能存在异物引起管线防腐层破坏,因此都要求管线回拖前有一个成形孔道,并向孔道中注入性能合适的泥浆。如果在回拖过程中该孔道能够保持畅通,回拖时作用在管线、钻杆上的最大应力和钻机设备上的载荷都在允许范围内,采用定向钻穿越就是可行的。因为穿越工程变化多样,并不存在明确的标准能说明定向钻穿越是否可行,而且还决定于施工单位的技术装备和经验。为了简便起见,分析穿越的技术可行性可通过与以往工程中的基本参数进行比较,即地层状况、穿越长度、直径,这三个因素作用在一起将很大程度上决定定向钻穿越的可行性。

  首要考虑的因素是地层状况,其中两种地层最不利于穿越,即高砾石含量的砾质地层、强度和硬度特别高的岩石。地层中含有砾质成分太多时成孔难度大,因稳定性差不易被钻削成孔或成孔后局部塌方,并滞留于孔中不易被泥浆带走,成为钻头、扩孔器钻进和管线回拖时的障碍物。高强度和硬度的岩石同样是穿越的障碍,钻孔、扩孔速度特别慢,对钻杆、钻具要求高,钻进方向控制困难;相反,特别容易破碎的岩石象砾质一样给成孔带来不稳定的因素。地层状况与穿越可行性关系见表1。

  管线穿越的路由地质情况可能相当复杂,不同区段含有不同的成分,尽管对穿越曲线优化设计,有时也将通过不利于穿越的地层,能否穿越决定于该地层穿越长度、连续性及在整条穿越曲线中位置,如改变几类地层排列顺序将使穿越情况完全发生改变。另外,对地层状况认识是建立在分析钻探岩芯性质的基础之上,由于钻探调查是非连续地进行,而管线穿越沿设计曲线连续进行,在实际穿越中可能遇到意想不到的地层,施工前需充分考虑各种因素。

  穿越长度和管径主要受钻机和钻具的能力限制,因为在钻导向孔过程中,钻杆存在弹性使穿越长度不能无限延长,而且随着穿越长度的增加,对钻头的钻进方向的控制能力逐步减弱,导向孔很难按设计的穿越曲线完成。要实现成品管线的回拖,孔径需扩至管径的1.2~1.5倍,这样对于大口径管线穿越,对坚硬地层进行扩孔作业时扭矩非常大,钻杆强度有时不能满足要求;在表2管道定向钻穿越长度和直径最大的工程砾质、砂质地层情况下,径越大的孔道越难维持稳定状态而易出现塌方,这些因素限制了大直径管线的穿越。表2列出了目前已经完成的穿越长度和直径的最大纪录,分析定向钻穿越可行性时可与之比较
