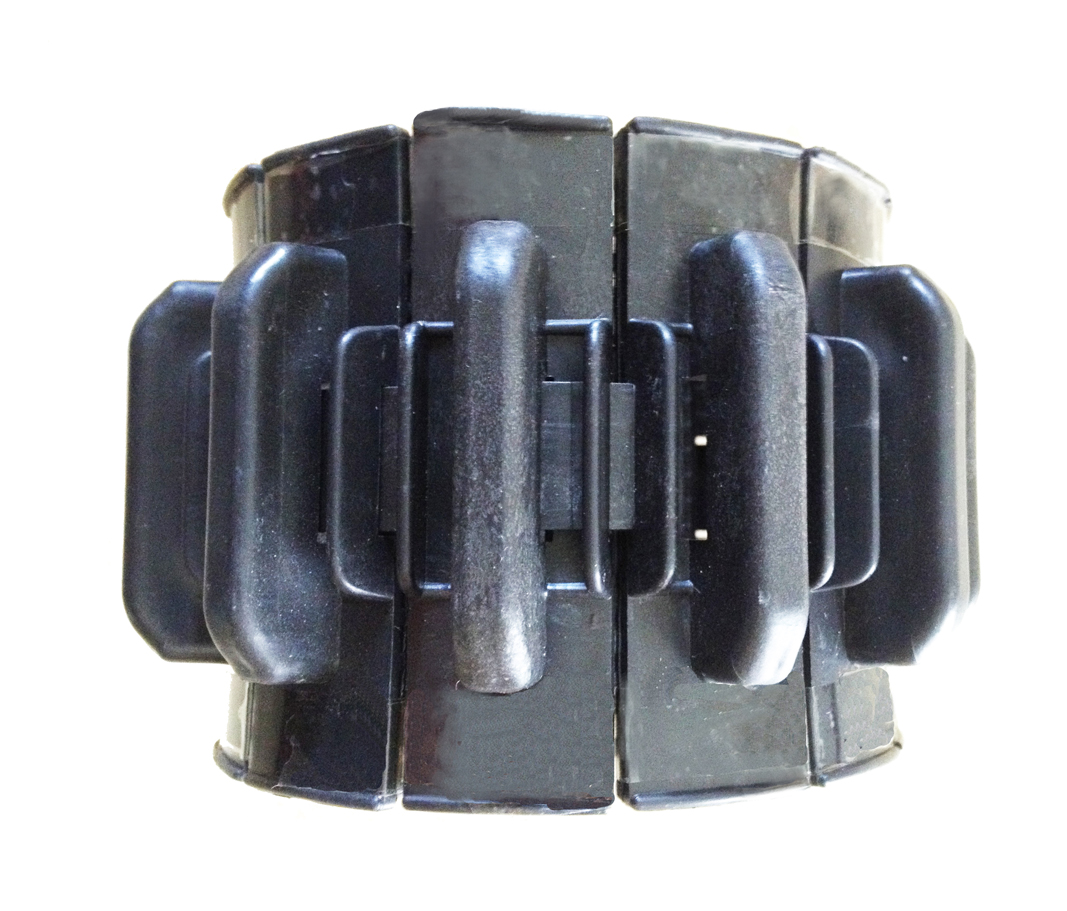

绝缘支架的组装形式

  绝缘支架在管道穿越中的应用，定向钻穿越的施工，对于管道穿越工程，特别是针对复杂地质条件下的长距离大口径管道穿越，给出了可以采用定向钻穿越的条件。

  01 目前水平定向钻穿越已经应用于多个行业的施工过程中，如石油、自来水、电力、电讯等，成为比较成熟的非开挖穿越技术。近年来，世界范围内定向钻穿越技术得到了新的发展，特别是在石油、天然气管道建设中，大直径的如Ф1220管道、长距离的如2km长管道都已经成功穿越。在我国，采用定向钻技术完成了长江、黄河等大型河流及海域的管道穿越工程，创造了一系列穿越世界纪录。

 02定向钻进行管道铺设技术是在不清除地面障碍物的情况下，管道从障碍物的底部地下穿越，与其它管线铺设方法相比它对环境影响小，障碍物下管线覆盖深度大，对管线保护的效果好。由于不需要清除地上障碍物，并且施工现场恢复工程量较小，弯头的弯曲半径大有利于清管器清管，可以减少工程建设投资。但是管线采用定向钻穿越施工受许多条件的制约，在穿越过程中存在不可预测的因素，一旦穿越失败将带来不可挽回的损失。

  管道水平定向钻穿越包含钻导向孔、扩孔和管线预制、回拖等步骤，钻导向孔是沿着穿越曲线钻出一个小直径的孔，然后采用不同规格的扩孔器对导向孔进行一遍或多遍扩孔，以达到需要的孔径，最后将预制完的成品管线回拖入孔内，在全部施工过程中泥浆起非常关键的作用。

  对于给定的管道穿越工程，能否采用定向钻施工主要应考虑两个方面：即技术和经济方面。在技术方面，首先要通过工程物探和钻探等手段对管道拟选路由区的地质状况进行详细勘察，其目的是了解地形地貌特征，基岩埋设深度和沉积层（特别是砾石层）结构与厚度特征，各土层的物理力学特征，路由区地基土的稳定性情况，以及区内存在的灾害地质特征等。为定向钻穿越可行性分析提供基本数据：地层结构中各种土质的分类；砂砾质物等各成分的分布曲线；岩芯中岩石的品质、抗压强度、硬度。在经济方面，比较定向钻穿越与其它方法穿越的费用，降低清管器清管的费用，在达到同一穿越效果情况下，如果定向钻穿越的费用低则在经济上就是可行的。
