冰堵清管器解堵方法（续二）

2020-12-01 643

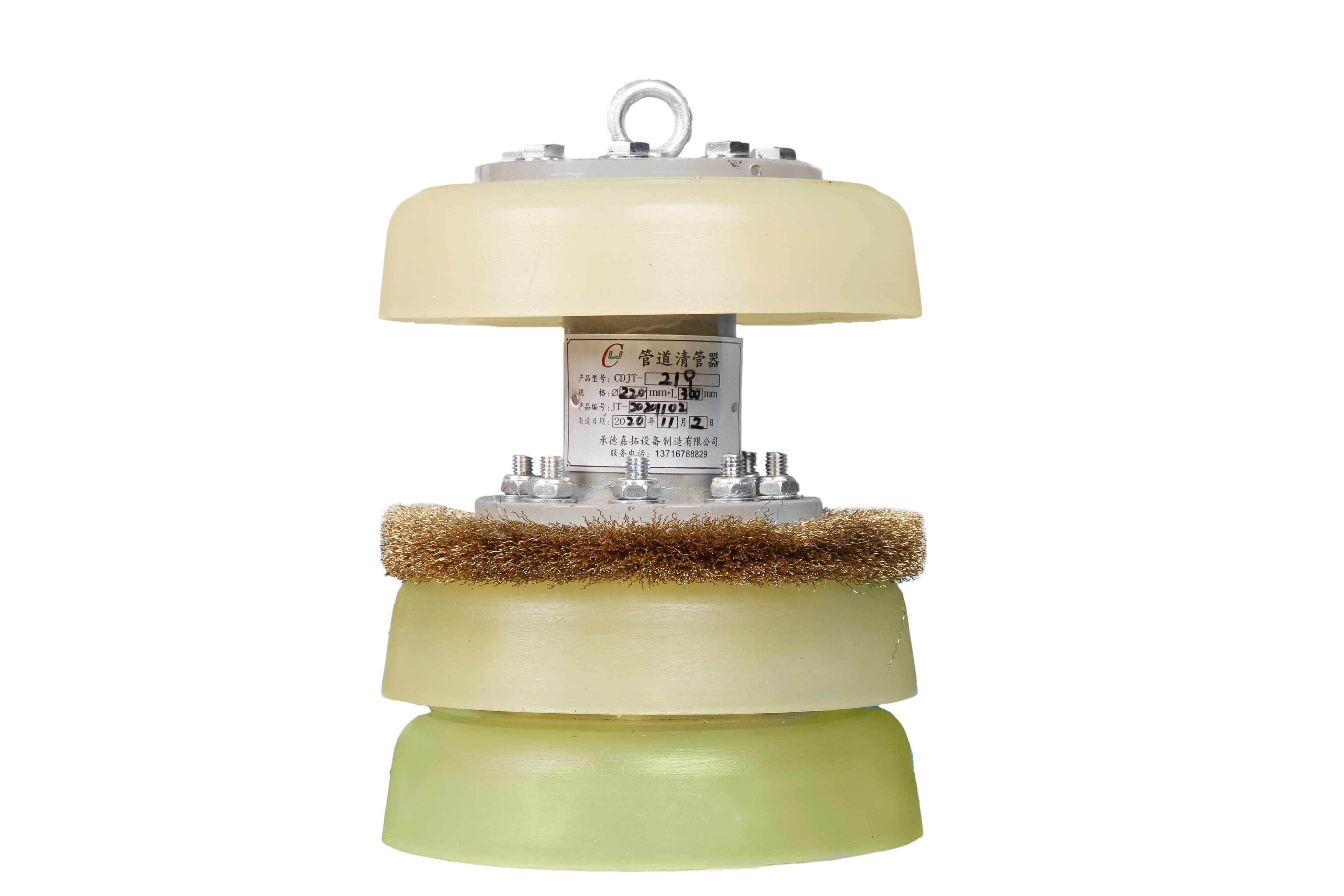

钢丝刷清管器

二、冰堵类型

输送管道主要包括干线管道和站场，两者均有可能发生冰堵。

冰堵情景主要有4种。

1、投产干燥不彻底引起的冰堵

天然气管道在焊接完成后，为检验焊接质量、密封性和承压能力，需要对管道进行试压。

目前管道试压多采用水压试验，尽管试压完成后均要进行清管器清扫及泡沫清管器干燥处理，但是在低洼处、弯头、弯管等特殊地段，管道内难免存有少量残留水，投产初期温度较低时易造成冰堵，影响站内阀门、调压装置等设备的正常运行，影响向下游用户分输供气。

2、干线管道清管作业引起的冰堵

管道运行初期，为进一步清除管道内残留的杂质和水分，需进行清管作业。

在清管器运动过程中，由于前后压差的存在，清管器的射流孔会产生节流效应，温度随之降低，天然气水露点较高时析出水分，并在一定条件下形成天然气水合物，进而造成冰堵，增加了清管作业的难度和风险。

3、站场节流引起的冰堵

当天然气流经过滤分离器、调压橇、孔板流量计等装置时，会引起天然气节流，由于焦耳-汤姆森效应的存在，天然气温度随之降低，当天然气水露点较高时会析出水分，形成水合物，进而产生冰堵。

若冰堵发生在过滤分离器，会造成滤芯堵塞，进而引发滤芯的变形和损坏；若发生在调压橇，会造成管内流通面积减小，甚至全部堵塞，进而影响向下游用户平稳供气；若发生在流量计处，会影响流量计的精准度；若发生在阀门引压管处，会引起控制单元无法准确检测信号，造成阀门误操作。

4、输送露点较高气源引起的冰堵

天然气管道由于气源水露点较低，运行较为平稳，很少出现冰堵现象。但如果这些管道的气源混有水露点较高的天然气时，就会造成多数站场冰堵问题，给管道正常运行造成较大影响。
