清管器解除冰堵方法(续五)

2020-12-22 618

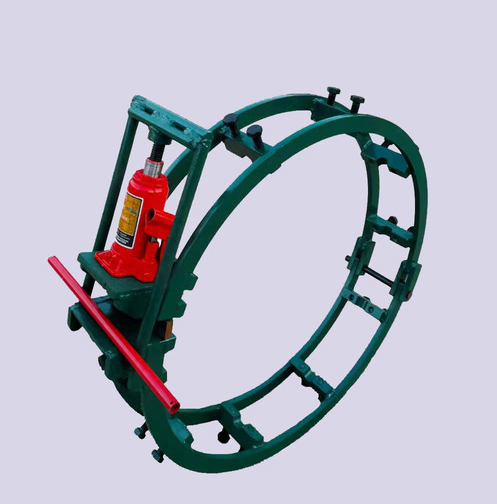

管道焊接外对口器

4、清管器解除冰堵案例分析

   我国管道输送管线均有冰堵情况发生,应对不同的冰堵原因,选择合适的解堵方法。

1 )、干线清管器解除冰堵

       管线发生冰堵,对管道正常输送介质影响比较大。

       主干管线冰堵原因:管道沿线走向曲折、地形复杂、地温变化较大等各种原因,干线发生冰堵,给清管器清管作业造成较大麻烦。

       其中原因:首先,管道沿线地势起伏较大,地表温度变化较大;

       其次,由于清管器有射流孔和泄流孔,清管过程中会在清管器前后形成一定的节流射流,使得输送介质温度降低形成天然气水合物,特别是清管器受阻时更为严重。

     另外,管道投产前清管器干燥不彻底,管内含有液态水,清管期间排出较多天然气水合物。

    运行单位采取了对冰堵段两端阀室放空降压、挖开管道用蒸汽吹扫冰堵处及搭建保温棚等多种解堵措施,才完成了本次清管任务。

2 )、自用气橇冰堵

     管道投产初期,多数站场存在自用气橇冰堵问题,导致安全阀自动关闭和自动放空,特别是夜间温度较低时更为频繁,造成天然气放空浪费,并给正常生活用气造成了较大影响。其原因主要由于管道投产前干燥不彻底,管道内含有残留水。

   管道内仍存有液态水,导致下游管道内天然气水露点升高。

    另外,自用气橇前后压力从约8.0MPa一次性降至0.4MPa,压降较大,按5℃/MPa计算,温度降低约38℃,也是产生冰堵的主要原因之一。

    针对自用气橇冰堵的问题,投产初期,各站采用夜间停止用气、热水喷淋及增设电加热器等多种措施,后来通过协调自用气橇供货商对各站设备采取更换电阻丝、增大加热负荷的方式,彻底解决了冰堵问题。

3 )、其他管道冰堵原因

遇到了恶劣天气原因,冬季气温低于常年气温时,站场可能发生冰堵现象,给管道运行造成较大影响。

同时各站场在冰堵初期,由于多数站场没有预防措施和处理经验,会给正常生产造成较大影响。

  后来采取清管器注醇法等临时措施,并在相关站场增设加热炉、电伴热带等加热设备,才较好地解决了冰堵问题。
