清管器数字接收机说明书

目录

一、 面板介绍     - 2 -

1、 前面板       - 2 -

2、 后面板       - 2 -

二、 主界面显示    - 3 -

1、 信号波形显示:  - 3 -

2、 信号图标指示:  - 3 -

3、 信号模式显示:  - 3 -

三、 模式选择     - 3 -

四、 时间设置     - 4 -

五、 增益调整     - 4 -

1、 增益档位选择开关 - 4 -

2、 增益微调旋钮   - 4 -

六、 技术参数     - 4 -

七、 注意事项     - 4 -

1、 如何选择模式   - 4 -

2、 何时需要调节增益 - 5 -

3、 电源选择      - 5 -

4、 信号强度      - 5 -

5、实际应用波形信号                                                -5-

八.应用举例     - 5 -

1. 清管器通过指示仪 - 5 -

2.清管器定位追踪仪 - 5 -

九、特别提示                                                        -8-

一、主机面板介绍

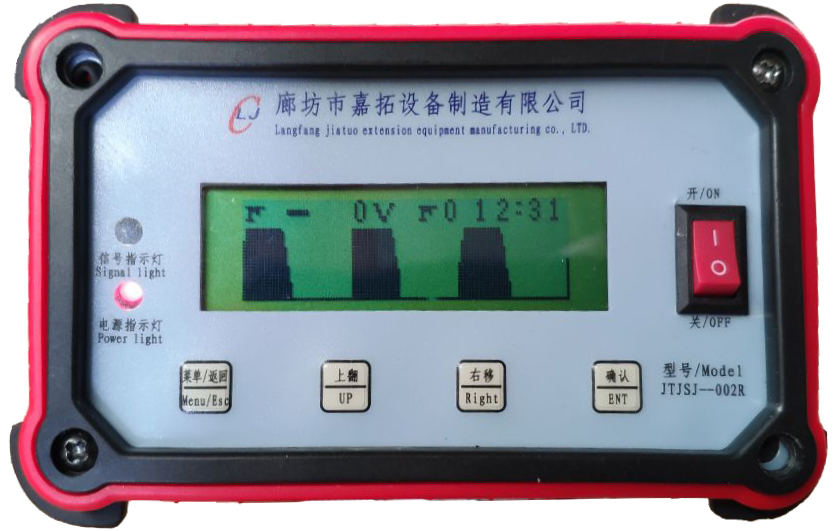

1、 前面板

指示灯:电源指示灯、有效信号指示灯;

按键:菜单/返回、向下(循环切换)、向右(循环切换)、确认;

显示:主界面、菜单操作;

主机电源开关;

面板功能说明图1

液晶屏显示说明:1、主机当前工作模式;2、有、无效信号指示;3、有效信号强度;4、信号放大倍数;5、当前时间;6、实时信号波形

液晶屏显示图说明图2

2、后面板

音频输出端:1、2—左、右声道,3—GDN;

信号输入端:1—信号,2—屏蔽层;

外置电源端;1—电源正,2—电源负;

电池槽:9V电池;

两个增益调节旋钮:

增益一:一级信号放大调节旋钮——顺时针旋转高增益(低抗干扰),逆时针旋转低增益(高抗干扰),开关灵敏度高,微动缓慢调节;

增益二:信号幅值调节旋钮——在当前增益档位,微调增益。顺时针增益增大,逆时针增益减小。

后面板功能说明图3

仪器使用测试

测试接收器:接收器必须配合发射低频磁场信号的电磁发射机使用。将探测棒放在距离发射器约10-20 米远处,保持并使天线与发射器平行。观察屏幕是否有波形出现 (图 4所示波形),通过增大/减小按键按钮调节波形到适当的大小,如果指示灯闪烁,同时伴随喇叭“嘀、嘀、嘀”的响声,则表明接收器工作正常。

一、 主界面显示说明

1、 信号波形显示:

直接看到当前信号幅值和波形,当前波形图是判断当前信号是、否是发射机发出信号的主要参数和依据。

有效信号山峰显示,信号强山峰高幅值大,信号弱山峰小幅值小。

2、 信号图标指示:

①左上角第一个为当前工作模式;

②左上角第二个参数:是、否是有效信号,有效信号为

无有效信号时是一条横线 一。

③左上角第三个参数是有效信号强度:强度值0∽3.2V,数值越大信号越强。

④第四个参数是信号放大倍数:数值是0-9,数值越大放大倍数越大,但抗干扰能力随之下降,用后面板上增益旋钮调节。

⑤第五个参数:主机设备当前时间。

3、 主机有三种工作模式:

3种模式——高速(F)、常规(N)、低速(L)。

4、 现场探测波形照片

无有效信号时波形图图4

中距离波形图图5

远距离波形图图6

近距离波形图图7

二、 模式设置操作

1、 按下“菜单/返回”按键,显示主菜单:

2、 按“上翻”键切换选择“Mode”项,按下“确定”键,进入设置界面:

3、 按“向右”键循环切换选择,有3种模式可选择:

“Fast”快速模式:信号检测快速响应;用于通过指示和快速查找;

“Normal”常规模式:信号经处理确认后将接收信号显示在屏幕上,有大约2-3秒的信号处理时间差;

“Low”低速模式:近距离确认位时使用,精确定位发射机位置;

三、 时间设置操作

1、 按下“菜单/返回”按键,显示主菜单:

2、按“上翻”键切换选择“SysTime”项,按“确定”键进入设置界面:

3、“向右”键循环切换设置位,“上翻”键循环切换数字从0-9:

四、 增益调整操作

1、 增益档位选择开关

信号处理增益调节旋钮------顺时针旋转,高增益模式(接收距离远),抗干扰能力低;(特别提示:信号放大倍数在环境噪声较大时不宜过高,过高会造成无法识别信号)

信号处理增益调节旋钮——逆时针旋转,低增益档位(接收距离近),抗干扰能力强;

2、幅值增益微调旋钮

增益增大:顺时针旋转;

增益减小:逆时针旋转;

六、技术参数

电池槽:9V电池;

外置电源端:9V~24V

根据实际需要选择

响应速度

 3种工作模式:

“Fast”高速模式:通过指示,快速追踪

“Normal”常规模式:正常步行速度查找模式

“Low”低速模式:精确定位查找模式

根据需要选择

3   监测距离

空旷地带:达20-50米

选择高增益档位

4   环境条件

1、环境温度: -10℃~+75℃

2、抗潮湿:相对湿度5%~95%;

七、注意事项

2、 如何选择模式

“Fast”高速模式:适合管道内清管器高速运行时,需要接收机快速反应的工况使用。具有信号输入即时显示,可作为通过指示仪使用。信号易受环境干扰。

“Normal”常规模式:用于管道内清管器追踪、查找,适合清管器行进速度适中时和清管器定位时使用。

“Low”低速模式:尤适合管道内确认静止或极低速运行清管器位置时使用,需要高可靠性确认信号位置时应用。

3、 何时需要调节增益

通过信号波形显示,出现明显削峰现象时,表示信号强度已达饱和,需要调节增益减小信号强度,更好的检测信号、幅值等参数。

4、 电源选择

提供了2个电源选择项:

(1)9V电池:直接安装于电池槽中。

(2)外置电源选择:当9V电池亏电或需要更大容量的电源时,可选择外置电源端输入。

5、 信号强度

(1)据实际测试表明,接收棒与清管器内发射棒方向平行时,信号最佳。

(2)接收棒具有高灵敏性,其信号质量与外界环境因素有很大关系。

(3)跟踪监测仪主机,务必不能放在接收棒上面,会导致很强的信号干扰!

八.应用举例

1. 清管器通过指示仪

操作步骤:

(1)上电,根据清管器的行进速度选择运行模式——高速或常规模式;

(2)信号增益旋钮全部旋到最大值——高增益档位,以达到较高的辐射半径;

(3)幅值增益旋钮调节至最大增益;

(4)探测接收棒平行于发射机管线方向放置;

(5)等待清管器由远及近通过时,首先听到信号蜂鸣器响声;

(6)再直观观测信号波形、信号幅值、信号频率,综合确定,判断无误。

2.清管器定位追踪仪

操作步骤:

(1)上电,选择运行模式——常规模式;

(2)增益档位选择——高增益档位;增益旋钮至最大;

(3)背好接收机,平行于管道方向提着探测棒,沿着管线方向正常步速行进查找。因行走有干扰信号产生,不容易判断是、否为有效信号,可将探测棒放置地面稳定后,看波形指示是、否为有效信号。

(4)注意监听耳机提示音(辅助判断),同时观察接收机仪器显示信号与波形,当耳机或接收机有信号提示时,在附近往、返观察波形强度和信号幅值来确认清管器位置(因信号有处理时间,一般接近或超过清管器位置时才会有信号提示);

(5)减慢行进速度,观察信号强、弱变化确认清管器位置。

3、清管器定位步骤

(1)、找到管道内清管器位置后,就要进行精确定位操作。

(2)、将手持探测棒方向改为垂直于管道慢速行走,观察信号和幅值变化,在清管器附近时,接收信号会由弱变强,再逐步由强变弱,继续行进信号又增强,信号会出现两个峰值,两个峰值中间位置被称为“哑点”位置,理论上哑点位置是没有信号的,定位精度为5毫米,“哑点”为清管器所处的位置。实际使用中,“哑点”位置很难精确找到。

所以清管器定位一般才用观测信号强、弱逐变化的两个峰值之间位置,既是清管器位置。

(3)、如果检测位置范围较大,则手动调节增益档位,缩小定位半径,逐步寻找。

注意:

(1)如果接收棒垂直方向找不到信号,则可水平放置接收棒,按照上述步骤寻找,过程中要尽可能保持接收棒水平角度不变。

(2)如果环境干扰信号大,运行模式选择低速模式,具有最高的抗干扰识别性,则行进速度要更加慢速。

(哑点)发射机位置示意图图8

九、特别提示

1、除发射机在搜索范围内正在移动外,我们所寻找的发射机信号必须是波峰时间间隔一致,幅值大致相同的信号,即使幅值很小也没关系。常规干扰信号(如高压线、手机、电动工具、磁性工具、地磁、发动机等)不会同时满足上述两点特征。

2、使用通过模式定点监测时,发射机进入监测范围内后波峰间隔时间一致,幅值越来越大,达到最大值后幅值越来越小。将仪器尽量放置与清管器能缓慢通过的地带。

3、在确认接收到发射机信号,判断发射机位置时,将探头倒立拿着垂直与管道。沿着管道非常缓慢的行走。越靠近发射机波峰幅值会越高,适当调小增益,让波峰幅值尽量不要出屏幕。在发射机的正上方,波峰幅值会有个明显的降低,通过缓慢移动判断准确位置。

仪器存放要求:干燥处存放,防潮、防磁、防水、防重压。



                     廊坊市嘉拓设备制造有限公司
